MODUL GENERATOR FUNCTII ICL8038

Cod produs - SKU 32767
PN: 20737
Stoc epuizat

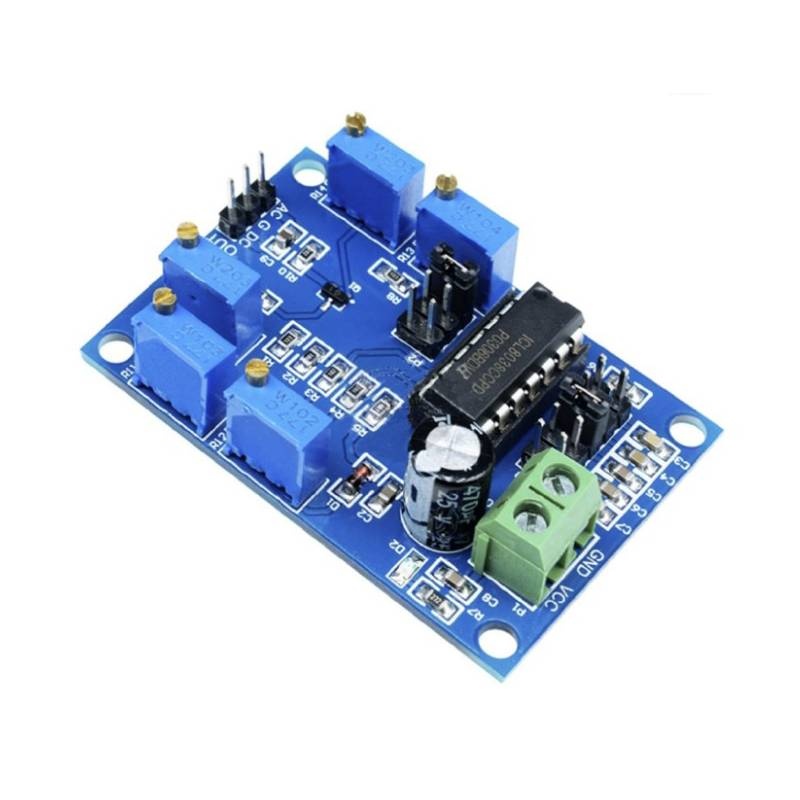

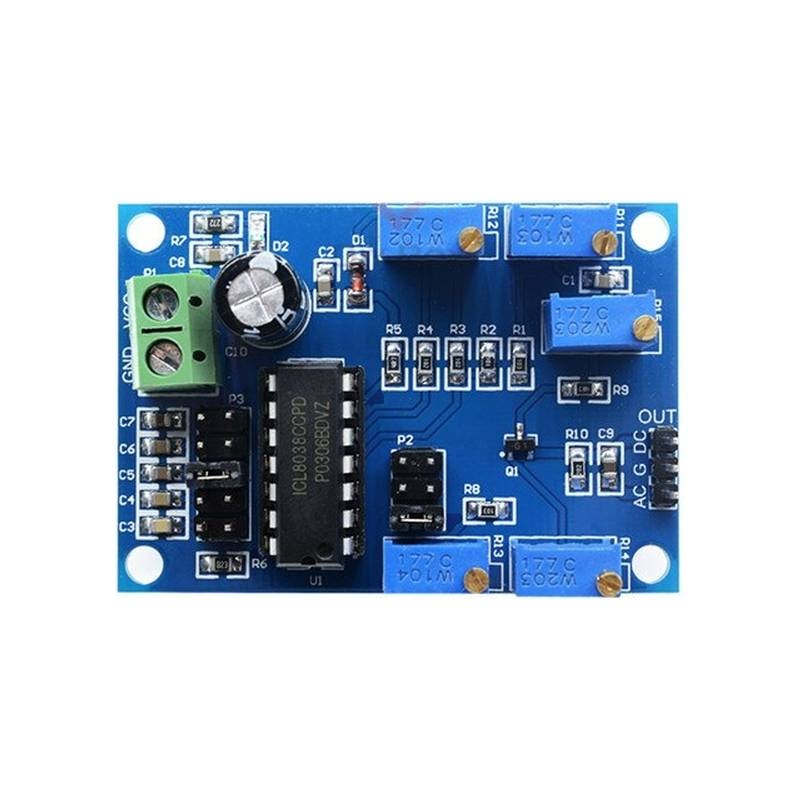

Modul asamblat generator de functii ICL8038

68,50 LEI
56,61 LEI (fara TVA)
Costurile de livrare nu sunt incluse
Acest produs nu este disponibil momentan. Vrei sa te anuntam cand revine?
Toate preturile sunt exprimate in RON si includ TVA

Transport gratuit pentru comenzi de minim 500 RON (TVA inclus).
Taxa procesare 20 RON (TVA inclus) pentru comenzi sub 50 RON (TVA inclus).
Pentru oferte si termene de livrare va rugam sa ne scrieti la adresa contact@conexelectronic.ro.
EAN 5949203903662
  • Descriere
  • Detalii
  • Fisiere asociate
  • Ce spun clientii

Descriere

• Functii: sinus, dreptunghi, triunghi
• Frecventa generata: 10 Hz...450 KHz
• Tensiune de alimentare: 12...15V DC
• Distorsiune unda sinusoidala: 1%
• Factor de umplere dreptunghi: 2%...98%
• Distorsiune triunghi: 0,1%
• Dimensiune PCB: 55 x 38 mm

Conectoare si reglaje:
• VCC (+), GND (-): tensiune de alimentare
• AC: iesire cu polaritate continua
• G: masa
• DC: ieșire semnal pur
• R11: Reglarea frecventei
• R12: Reglarea ciclului pentru dreptunghi
• R13: Reglarea liniara sinusoidala
• R14: Reglare amplitudine
• R15: Reglare dreptunghi
• Jumper P2: selecteaza forma undei generate (triunghiulara, dreptunghi sau sinusoidala)
• Jumper P3: selecteaza intervalele de frecventa: 10Hz-450Hz; 90Hz-1.5kHz; 940Hz-15KHz; 6kHz-120KHz; 20KHz-450KHz

Prezentare video: aici

Detalii

SKU
32767
EAN
5949203903662
Categorii
KIT-uri diverse
Greutate
0.02 kg
Descriere scurta

Modul asamblat generator de functii ICL8038
