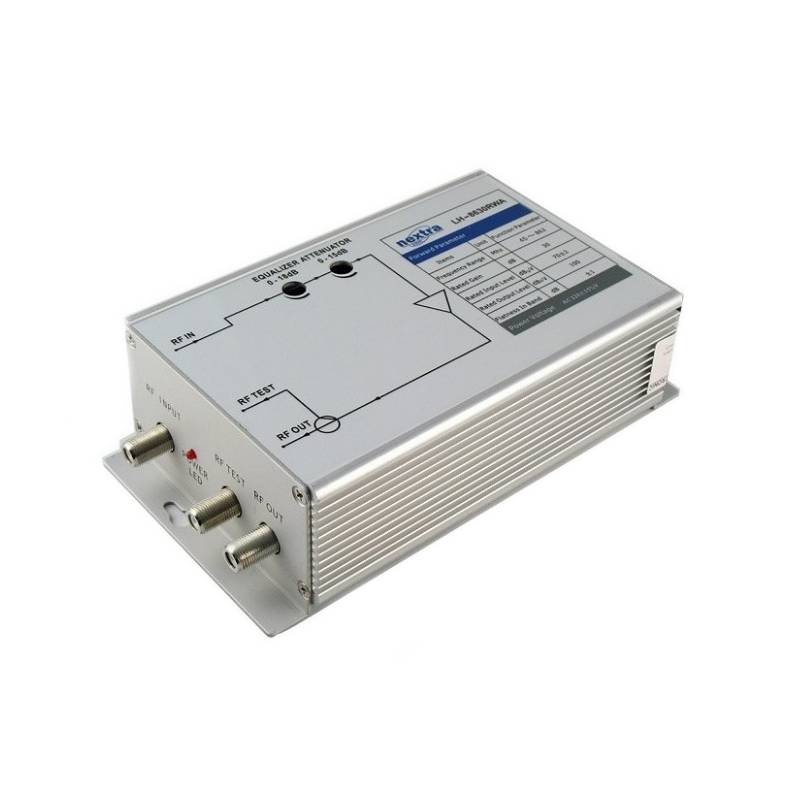

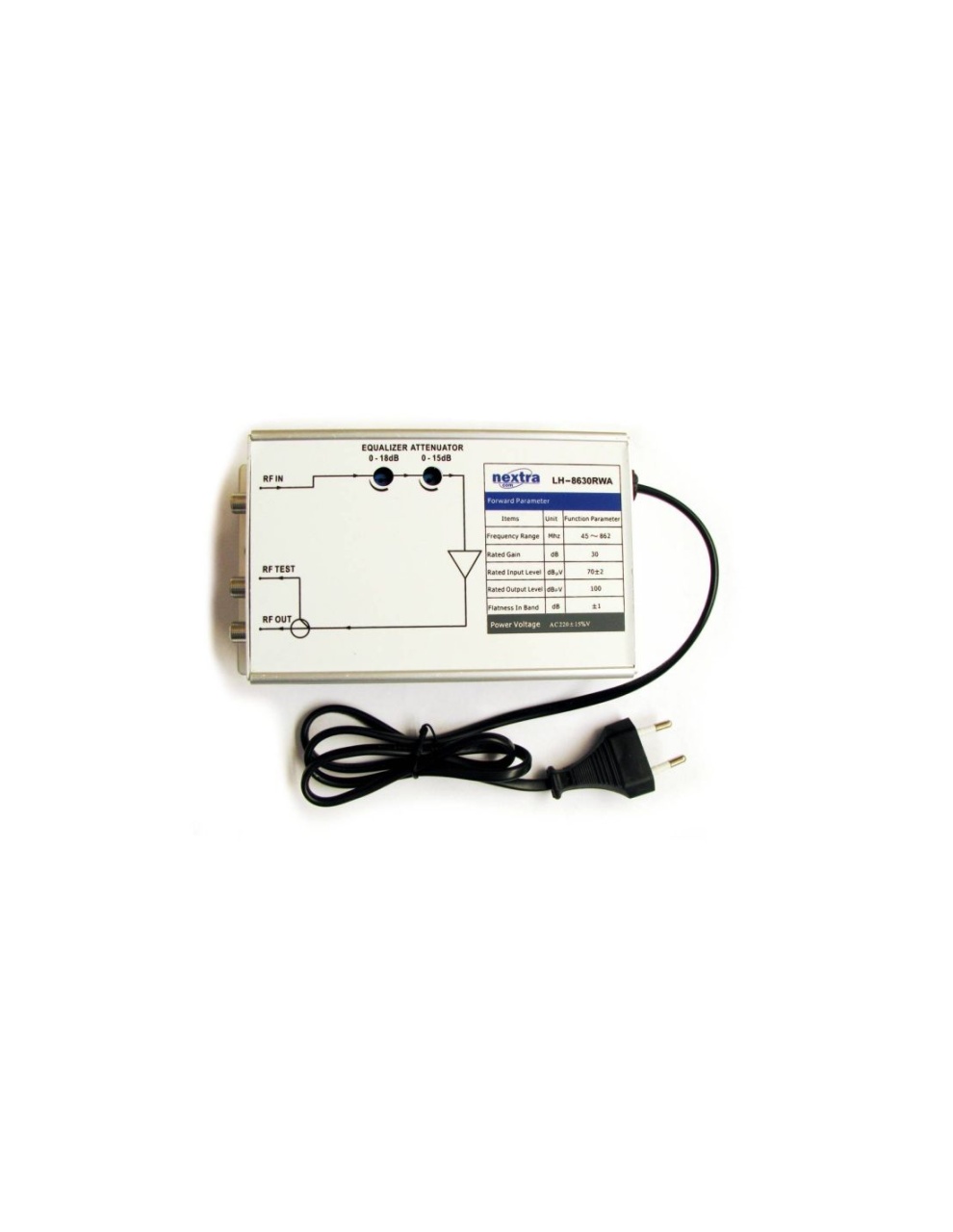

AMPLIFICATOR CATV VHF/UHF NEXTRA LH8630RWA

Descriere

Amplificator de banda larga pentru televizoare conectate la acelasi cablu TV.
Acesta se monteaza inainte de distribuirea semnalului spre televizoarele din casa si este util atunci cand semnalul TV de la reteaua de cablu este prea slab.

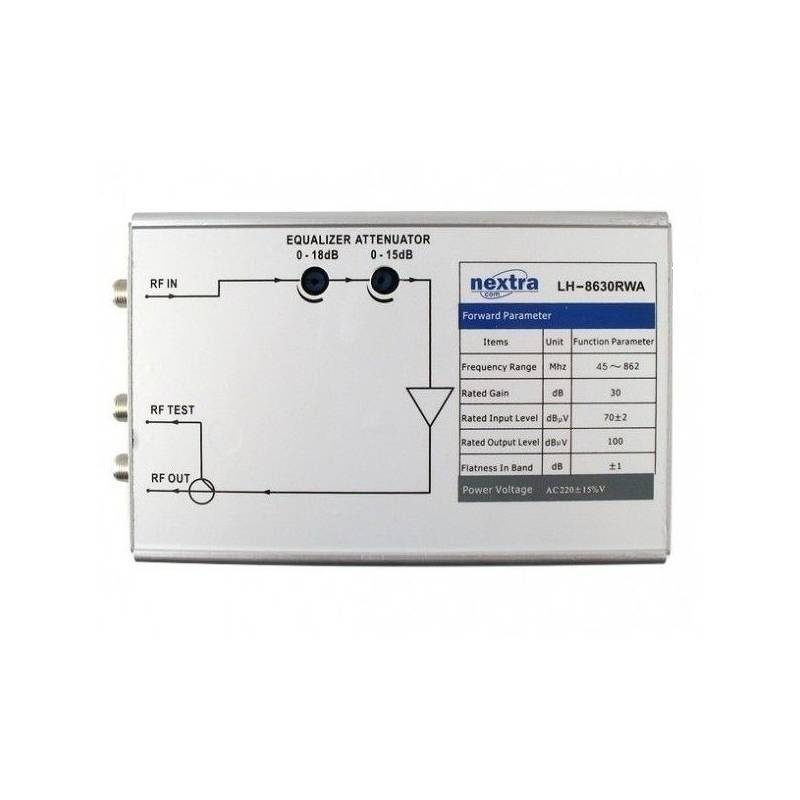

Este prevazut cu doua reglaje pentru a obtine o calitate cat mai buna a semnalului.

Utilizare si reglare:

- la mufa RF IN se cupleaza sursa cu semnalul care trebuie amplificat (cablul de la reteaua de distributie a programelor TV)
- la mufa RF OUT se vor cupla prin intermediul unui splitter unul sau mai multe televizoare.
- se alimenteaza amplificatorul de la reteaua de 230V AC (ledul va indica prezenta alimentarii).
- cu o surubelnita, prin rotirea potentiometrului, se ajusteaza reglajul "equalizer (tilt)" astfel ca imaginea si sunetul sa fie echilibrate pe toate programele.
- cu o surubelnita, prin rotirea potentiometrului, se ajusteaza reglajul "atenuator" prin rotirea pana la obtinerea celei mai bune calitati imagine - sunet.
Mufa RF test este folosita pentru testarea amplificatorului.

• amplificator VHF/UHF 45...862MHz
• castig: 30dB
• alimentare 230V AC, consum cca.5W
• tilt (egalizator): 0-18dB
• atenuare 0-15dB
• se utilizeaza numai la interior
