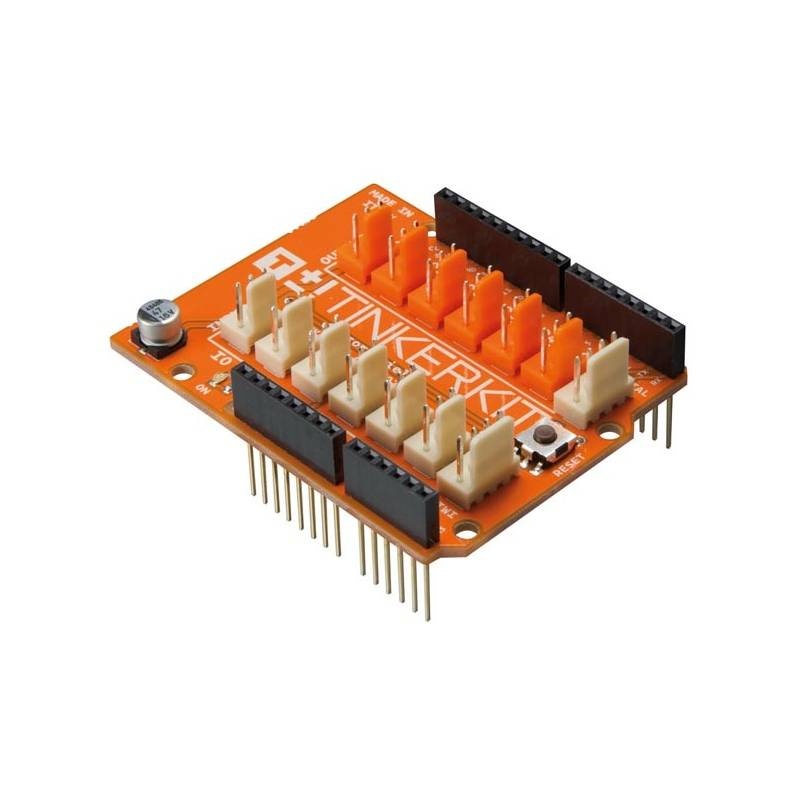

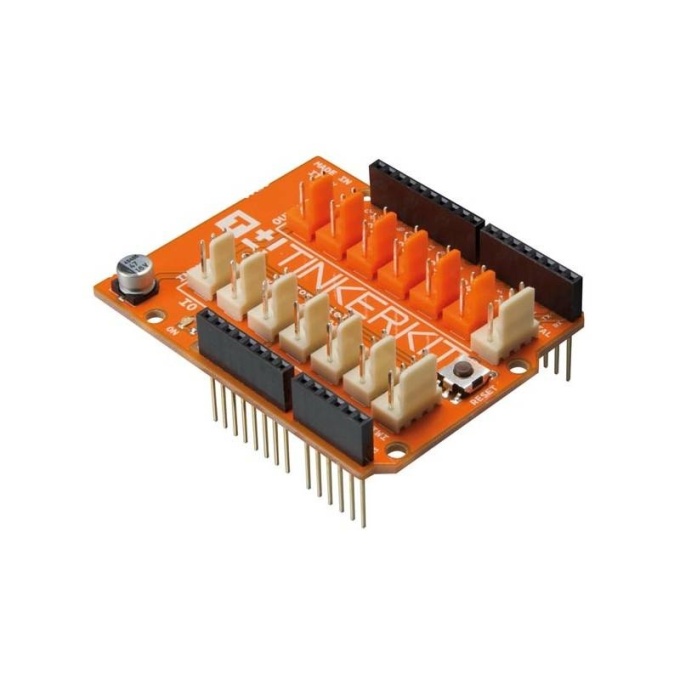

ARDUINO TINKERKIT SENSOR SHIELD V.2

Descriere

Sensor Shield v.2 va permite sa conectati senzorii si dispozitivele de actionare TinkerKit direct la Arduino, fara utilizarea panoului de control.

Are 12 conectori standard cu 3 pini TinkerKit.

Pe o placa standard Arduino DuemilaNove pinii sunt:
- Pinul 11 de pe Arduino este O0 pe scut.
- Pinul 10 de pe Arduino este O1 pe scut.
- Pinul 9 de pe Arduino este O2 pe scut.
- Pinul 6 de pe Arduino este O3 pe scut.
- Pinul 5 de pe Arduino este O4 pe scut.
- Pinul 3 de pe Arduino este O5 pe scut.

Descrierea modulului: Un LED verde semnaleaza ca ecranul este alimentat corect, un buton standard de 6 mm va permite sa resetati placa.

Priza TWI cu 4 pini permite comunicarea catre orice dispozitiv care accepta protocolul I2C prin biblioteca Wire de pe Arduino. Cele 5 prize si masa sunt prevazute pe priza. Retineti ca pe Arduino magistrala I2C utilizeaza intrarile analogice 4 si 5, utilizarea conexiunii TWI exclude utilizarea acelor intrari analogice.

Priza SERIAL cu 4 pini permite placii sa comunice cu alte dispozitive care accepta comunicatii seriale.

Nota: Daca trimiteti sau primiti date catre si de la computer, acest conector serial nu este disponibil.

Doua gauri de montare sunt prevazute in aceeasi pozitie gasita pe placa Arduino. O a treia gaura va permite sa vedeti LED-ul conectat la pinul 13 al Arduino.
