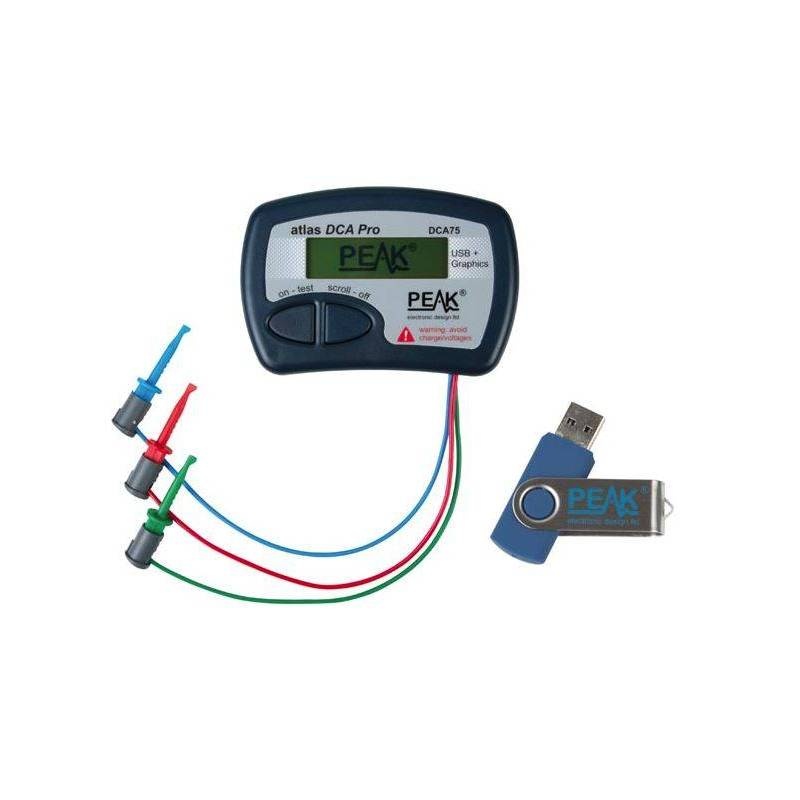

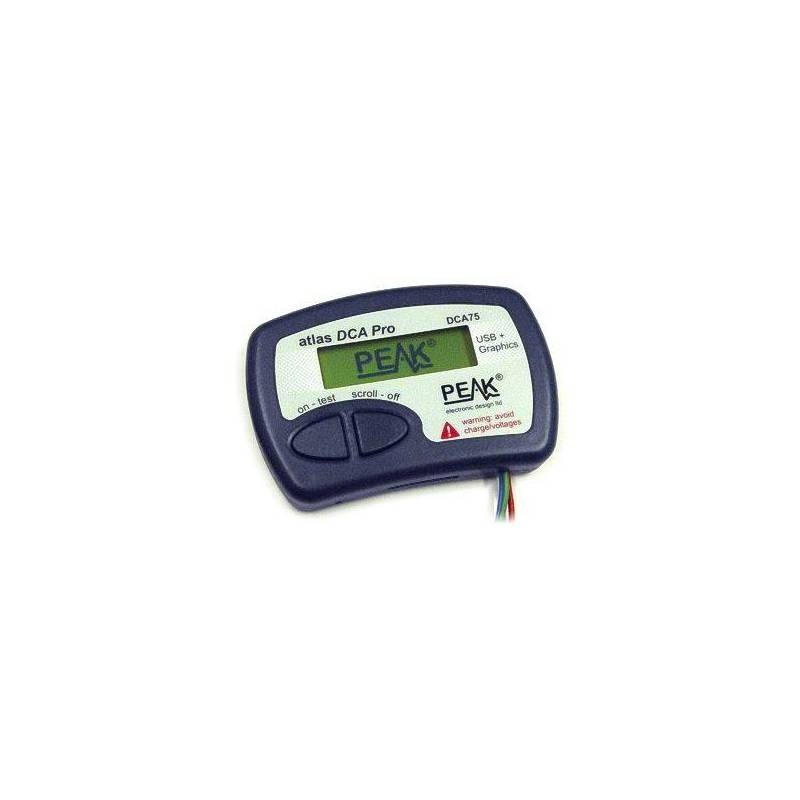

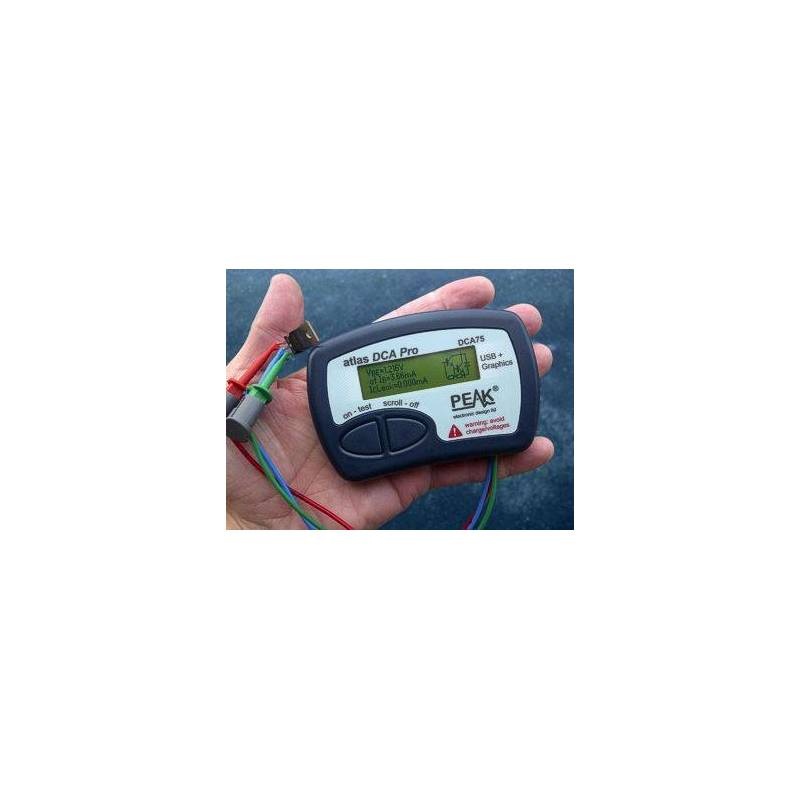

TESTER ATLAS DCA75 PRO

Descriere

Caracteristici

• Functionare independenta sau cu un PC
• Identificarea automata a componentelor;
• Identificarea automata pinout;
• Identificarea speciala a elementelor, cum ar fi diodele de protectie;
• Tranzistoare bipolare: detectarea siliciului și germaniului;
• Masurare nivel prag poarta pentru MOSFET-uri ;
• Masurare a tensiunii in conductie pentru diode, LED-uri si tranzistoare;
• Oprirea automata sau manuala;

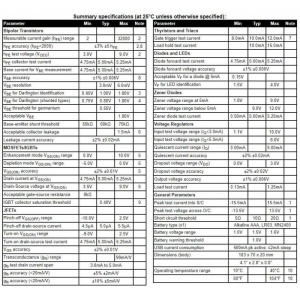

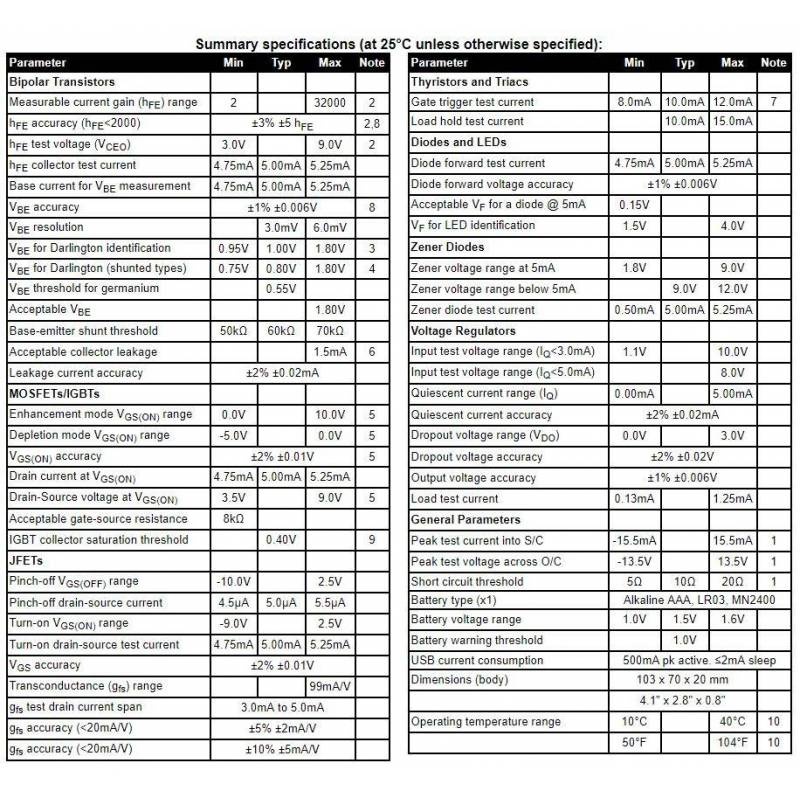

Specificatii

• Curent maxim: -5,5 mA la 5,5 mA;
• Tensiune maxima de incercare pe circuit deschis: -5,1 V pana la 5,1 V;
• Tranzistor:
• acuratete: ± 3% ± 5 Hfe;
• tensiunea de testare Vceo: 2,0 V - 3,0 V;
• Vbe acuratete: -2% -20 mV pana la + 2% + 20 mV;
• VBE pentru Darlington (suntare): 0,95V - 1,80V (0,75 V - 1,80 V);
• prag baza-emitor: 50 k-70K
• Curentul colectorului BJT: 2,45 mA - 2,55 mA;
• BJT leakage: 0,7 mA;
• MOSFET:
• interval de prag pentru poarta: 0,1 V - 5,0 V;
• precizie prag: -2% -20 mV la + 2% +20 mV;
• curent leakage: 2,45 mA - 255 mA;
• rezistenta de poarta: 8 k;
• JFET curent de testare : 0,5 mA - 5,5 mA;
• SCR / Triac:
• curentul de incercare al portii: 4,5 mA;
• sarcina de incercare al sarcinii: 5,0 mA;
• Dioda:
• curent de testare: 5.0 mA;
• precizia tensiunii: -2% -20 mV la + 2% + 20 mV;
• Vf pentru identificarea LED-urilor: 1,50 V - 4,00 V;
• prag de scurtcircuit: 10 K;
• Alimentare:
• tip baterie: MN21 / L1028 / GP23A 12V alcalina;
• tensiune: 7.50 V - 12 V;
• prag de avertizare: 8,25 V;
• Dimensiuni: 103x70x20 mm
• Masa: 98 g
• interval de temperatura de functionare: 10°C...40°C;
