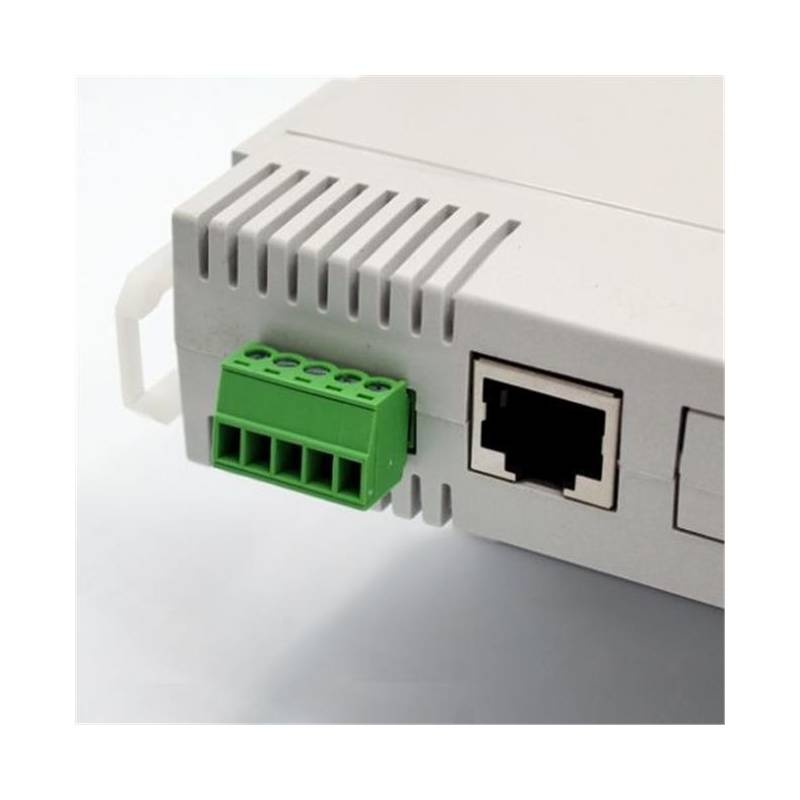

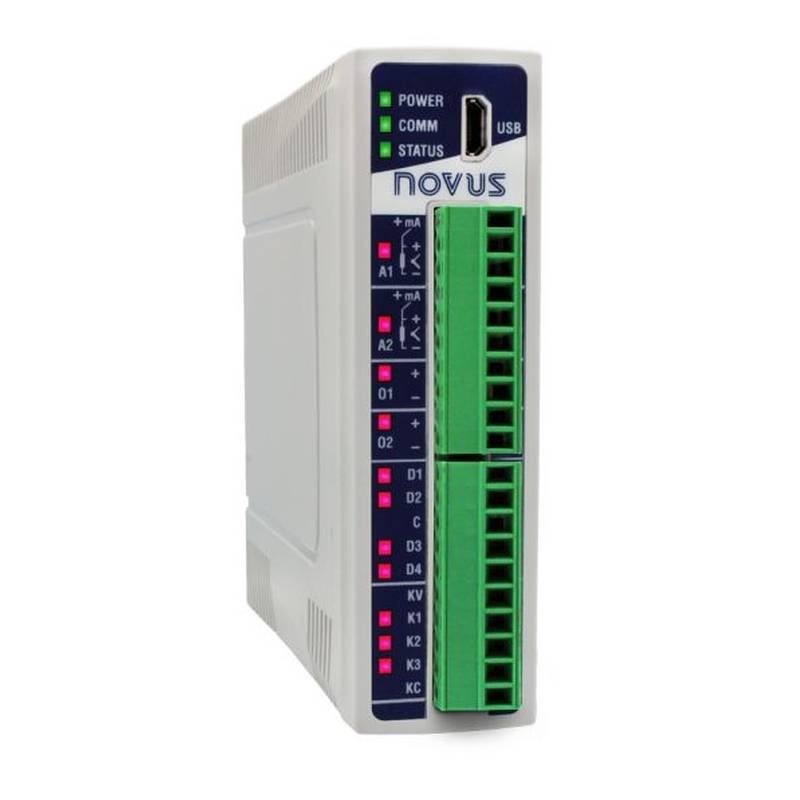

MODUL DigiRail CONNECT RAMIX ETHERNET

Descriere

DigiRail Connect RAMIX este un modul I/O versatil cu interfata Ethernet usor integrat in orice sistem de automatizare.
Conectivitatea permite sa fie utilizat ca slave Modbus RTU in retele RS485 sau ca server Modbus TCP prin Ethernet.

• Intrari: 4 digitale si 2 analogice (izolate)
• Iesiri: 3 digitale si 2 analogice (izolate)
• Semnale analogice:
- termocupluri J, K, T, N, E, R, S si B
- Pt100, Pt1000, NTC
- 0-60mV, 0-5V, 0-10V, 0-20mA, 4-20mA
• Impedanta intrarari analogice:
- 0-60mV, Pt100, Pt1000, NTC si termocupluri: >10MΩ
- 0-5V, 0-10V: >1MΩ
- 4-20mA: 15 Ω + (1 V @ 20 mA)
• Caracteristici de iesiri analogice:
- tipuri de semnal: 0-20mA, 4-20mA, 0-10V
- sarcina maxima: 0-20/4-20 mA: ≤ 500Ω; 0-10V: ≥ 2000Ω
• Caracteristici intrari digitale:
- nivel logic 0: < 0,5V
- nivel logic 1: > 3V
- tensiune maxima: 30V
- impedanta de intrare: 270kΩ
- curent de intrare: @ 30V DC (tipic) 0,15 mA
- frecventa maxima (unda patrata): PNP - 250Hz; NPN - 250kHz
• Caracteristici iesiri digitale:
- curent maxim de sarcina: 500mA
- curent de scurtcircuit: 200mA
- tensiune maxima de comutare: 30V DC
- tensiune minima de comutare: 6V DC
• Interfete de comunicare:
- USB
- Ethernet: 10/100Mb/s, standard IEEE 802.3u
- RS485
• Software: NXperience (prin USB)
• Alimentare: 10...35V DC, consum tipic 20mA
• Temperatura de lucru: -20...60°C
• Umiditate de lucru: 5...95%RH, fara condensare

Prezentare video: aici
