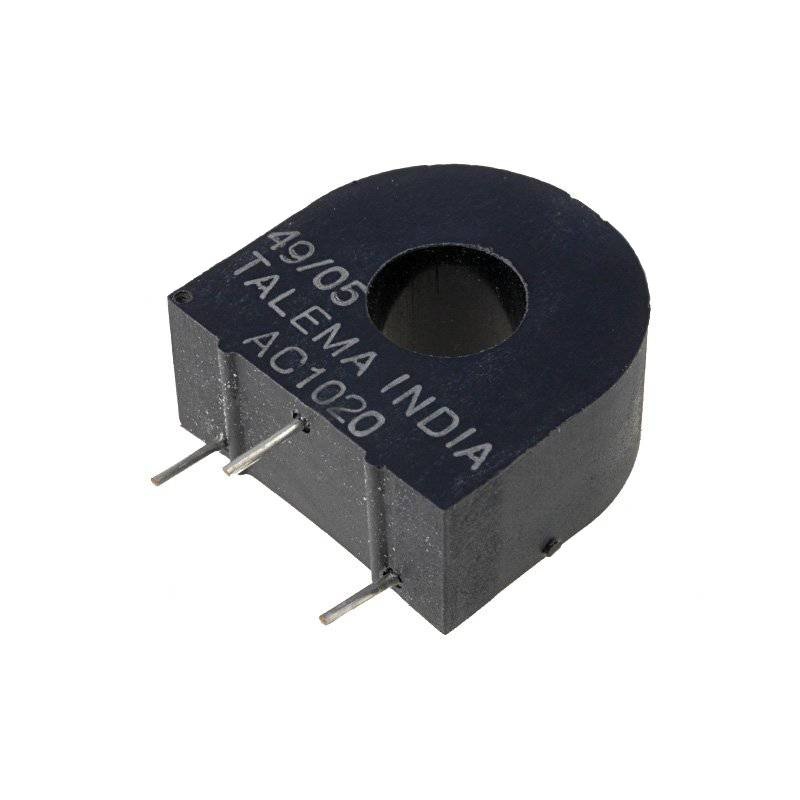

TRANSFORMATOR DE CURENT AC1020 - 1000/1 20A

Descriere

Caracteristici:
• Pentru montarea optima a placii PC
• Gaura centrala pentru linia de curent
• Tensiune de iesire ridicata

Aplicatii:
• Seria de transformatoare de curent alternativ functioneaza ca secundar al unui transformator de curent, in timp ce conductorul care transporta curentul care urmeaza sa fie masurat functioneaza ca primar dintr-o singura tura. Precizia masurarii poate fi imbunatatita prin cresterea numarului de ture principale.

Specificatii tehnice:
• Raportul de rotatii: 1000: 1
• Rezistor de terminare: 100 Ω

Specificatii Electrice:
• IP [A]: 20
• PRL100 [W]: 0,0400
• UA100 Ω [V / A]: 0,10
• UA500 Ω [V / A]: 0,43
• UA2k Ω [V / A]: 0,76
IP = curent nominal de intrare,
PRL100 = rezistenta la incarcare de putere,
UA100 Ω = Tensiunea de iesire per curent de intrare la 100 Ω,
UA500 Ω = Tensiunea de iesire per curent de intrare la 500 Ω,
UA2k Ω = Tensiunea de iesire per curent de intrare la 2k Ω

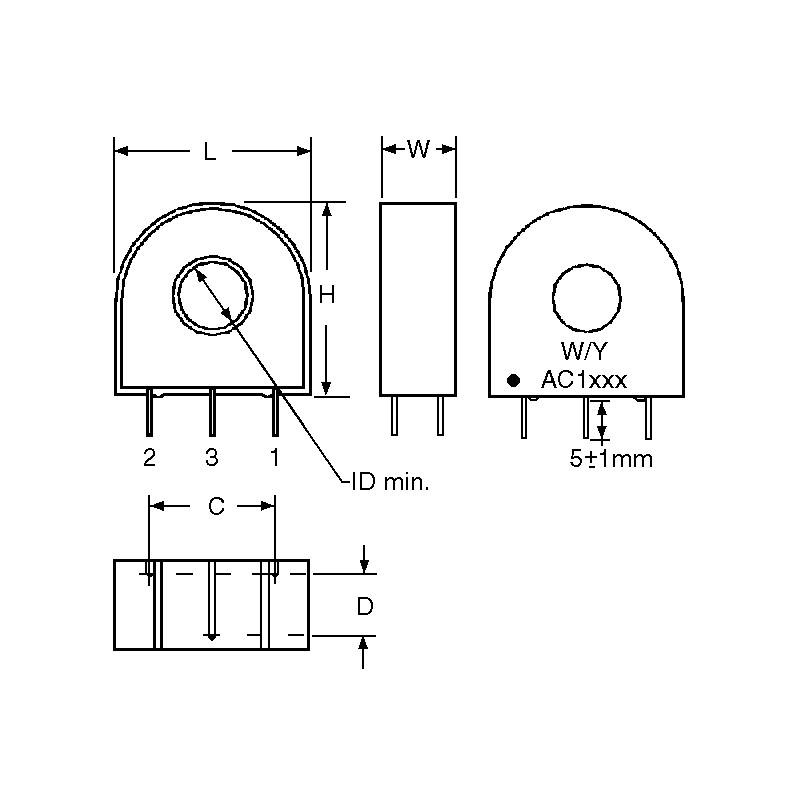

dimensiuni:
• L [mm]: 23,8
• ID [mm]: 9,5
• H [mm]: 23,8
• L [mm]: 11,12
• C [mm]: 15,24
• D [mm]: 7,62
